BƠM THỦY LỰC MỞ CỬA XẢ BÊ TÔNG

I. CỬA XẢ BÊ TÔNG
Được cấu tạo bởi cửa xả và ổ trục. Cửa xả nên được làm sạch định kỳ để ngăn ngừa tích tụ bê tông và đảm bảo hoạt động cửa trơn tru.
II. HYDRAULIC CYLINDER: Bể chuyển động lót (xi lanh thủy lực đơn), được điều khiển bởi dầu thủy lực chạy bằng bơm thủy lực thông qua các ống chống áp lực

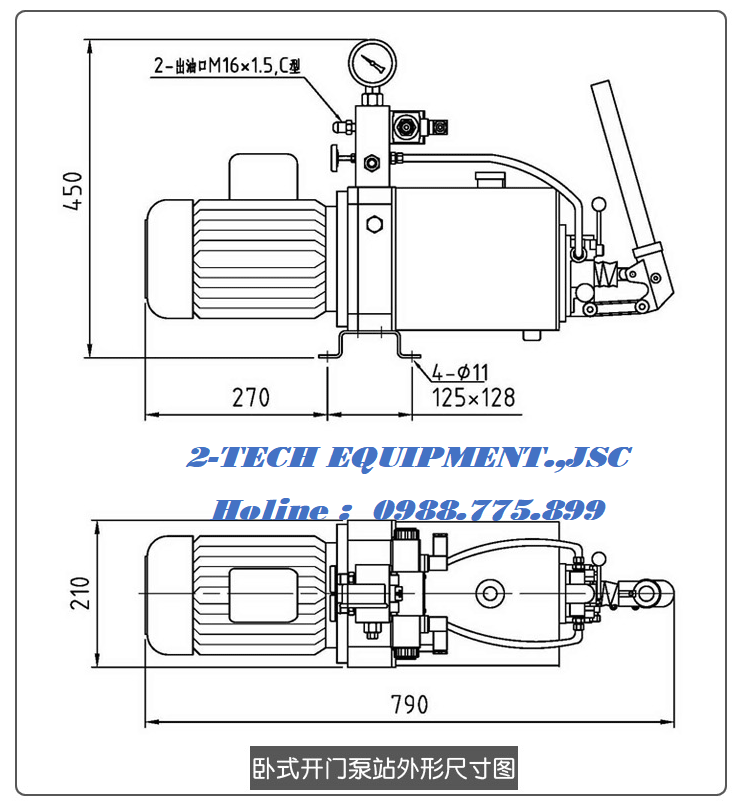

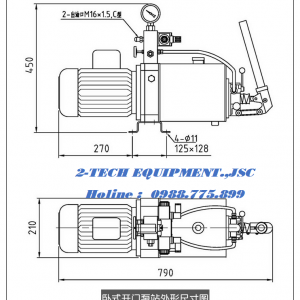

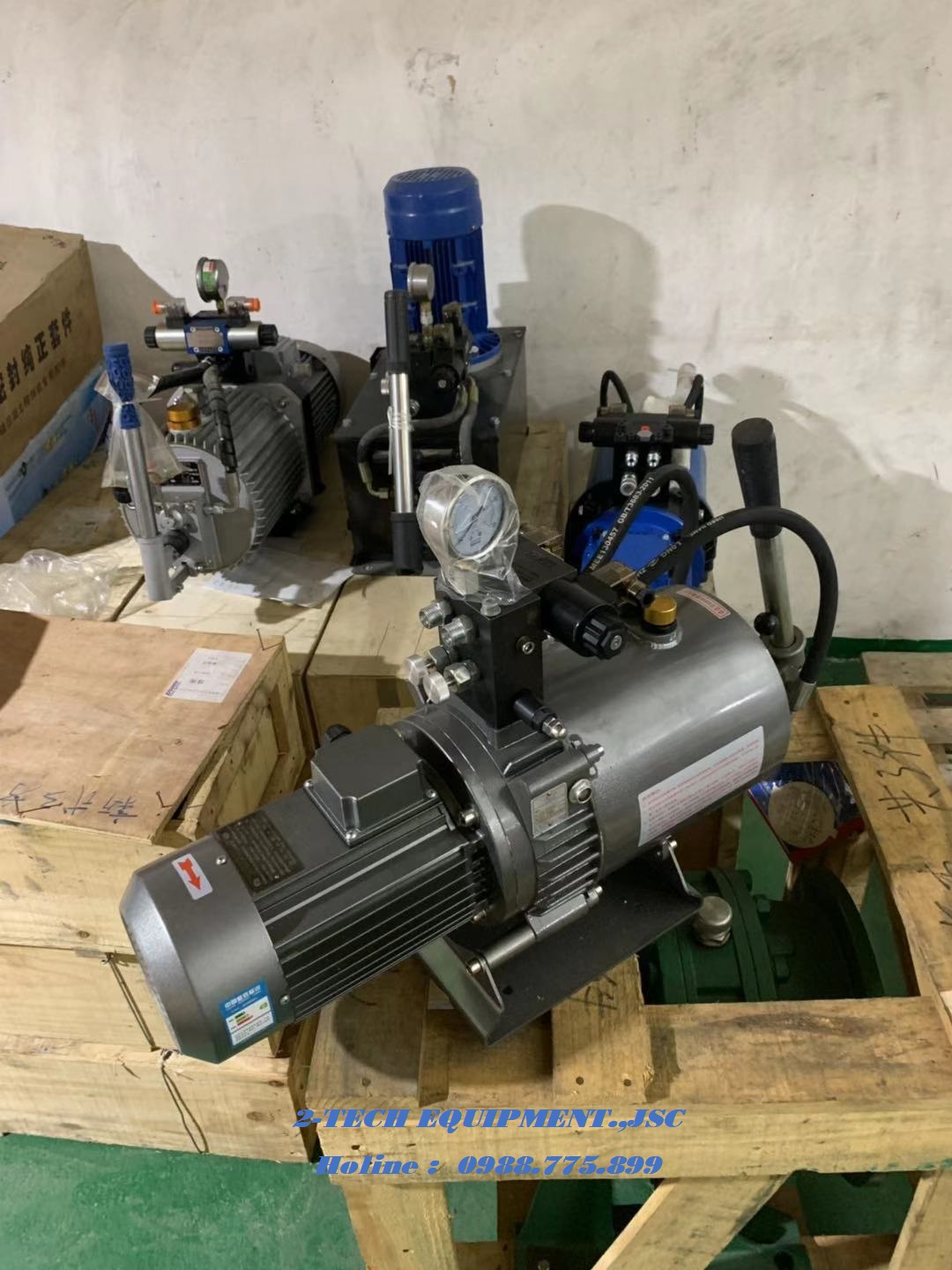

 III. BƠM THỦY LỰC:

Hệ thống thủy lực cửa xả bao gồm động cơ, máy bơm, xi lanh, bơm thủ công,
van chia , vv .. Hệ thống thủy lực chỉ hoạt động ở giai đoạn dỡ tải. Nó sẽ không liên tục làm việc trong
một thời gian dài. Khi cắt điện hoặc khẩn cấp, nó có thể được vận hành bằng tay để dỡ tải khẩn cấp.
Nhấn nút mở, điện từ tương ứng trong van điện từ được kích thích và
dừng bơm được vận hành bằng công tắc vi mở mở được đặt trên trục xoay cửa xả. Nhấn
nút đóng, điện từ tương ứng trong van điện từ được kích thích và dừng bơm
được vận hành bằng một công tắc áp suất đặt trên mạch. Công tắc vi đóng chỉ được sử dụng để
cho biết vị trí của cửa và kích hoạt bất kỳ thiết bị tự động cần thiết. Động cơ của bơm
dừng ở mỗi đầu chu kỳ.

Khi thay dầu, xả hoàn toàn hệ thống bao gồm các ống vào một hoặc nhiều xi lanh.
